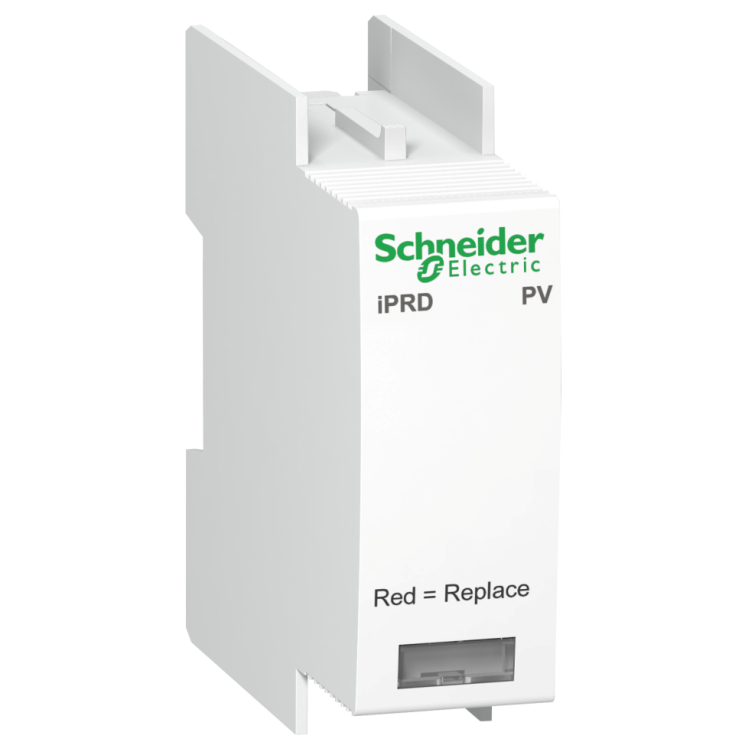

Картридж Schneider Electric IPRD PV КЛ2 40R (1000В) Киев

Сменный картридж A9L40182 предназначен для восстановления защитных свойств устройств защиты от импульсных перенапряжений в фотоэлектрических системах постоянного тока. Он используется там, где важно сохранить работоспособность цепей солнечной установки после воздействия грозовых или коммутационных перенапряжений. Решение рассчитано на замену отработанного элемента без смены всего модуля, что упрощает обслуживание и поддержание защиты в рабочем состоянии.

Изделие относится к типу 2 и выполнено на основе технологии MOV, применяемой в цепях защиты от перенапряжений. Номинальный разрядный ток составляет 15 кА, а максимальный разрядный ток - 40 кА. Для фотoэлектрических цепей постоянного тока это важные параметры, поскольку они показывают способность картриджа воспринимать импульсные воздействия и сохранять защитную функцию в составе соответствующего УЗИП. Время отклика - менее 25 нс.

Максимальное длительное рабочее напряжение составляет 1000 В DC, а напряжение холостого хода - 833 В. Уровень защитного напряжения для изделия типа 2 - менее 2 кВ. Эти характеристики важны при подборе защитного элемента для PV-цепей, где электрические режимы могут быть чувствительными к кратковременным перенапряжениям. Картридж рассчитан на работу именно в среде фотоэлектрических установок постоянного тока, а не в универсальных бытовых цепях.

Модуль выполнен в вставном исполнении и устанавливается в модуль УЗИП. Такое решение облегчает обслуживание: при выработке ресурса защитного элемента его можно заменить без полной замены устройства. Конструкция рассчитана на 2 полюса по 9 мм, что важно при монтаже в соответствующие защитные модули. Корпус выполнен из PBT, цвет - белый RAL 9003, лицевая сторона имеет степень защиты IP20.

Картридж относится к серии Acti 9 iPRD-DC-PV и совместим с модулями iPRD-DC / Acti 9 iPRD-DC-PV, а также с семейством iPRD 40r-1000PV / C40-1000PV. Внутри этой линейки изделие обозначается как C40-1000 PV, что помогает точно идентифицировать сменный элемент при подборе замены. Для обслуживания оборудования фотоэлектрической установки это важно, поскольку совместимость должна соответствовать именно модулю УЗИП.

Область применения - защита цепей постоянного тока в фотоэлектрических системах. Картридж используется в составе устройств защиты от импульсных перенапряжений, которые устанавливают на солнечных установках для снижения воздействия грозовых и коммутационных импульсов. При этом изделие не является самостоятельным защитным устройством, а работает как сменный компонент внутри совместимого модуля, обеспечивая восстановление функции защиты после замены.

Изделие соответствует требованиям EN 61643-11, IEC 61643-11:2011, EN 50539-11:2013 и EN 50581:2012, а также требованиям RoHS 2011/65/EU и Директивы низкого напряжения 2014/35/EU. Наличие маркировки CE подтверждает соответствие установленным нормативным требованиям для данного класса оборудования. Для технического подбора это полезно как дополнительный ориентир при работе с оборудованием Schneider Electric.

В практической эксплуатации картридж помогает поддерживать защиту фотоэлектрической системы на заданном уровне без замены всего УЗИП-модуля. Его параметры подобраны для работы в DC-цепях с напряжением до 1000 В, а компактные размеры 57 x 18 x 56 мм позволяют использовать элемент в соответствующих посадочных местах. Такое исполнение делает замену понятной для обслуживания и позволяет сохранять защитную конфигурацию системы в пределах совместимого оборудования.
