В умовах сучасного будівництва та експлуатації житла питання енергоефективності й комфорту виходять на перший план. Вагому роль у цьому відіграє грамотне утеплення будинку, від якого безпосередньо залежать тепловтрати, мікроклімат приміщень і витрати на опалення. Утеплення будівель, зокрема дерев’яних будинків, потребує особливого підходу, оскільки необхідно враховувати їх конструктивні особливості та експлуатаційні характеристики. У межах цієї статті буде розглянуто основні технології та способи утеплення будинків зовні та зсередини. Також буде проаналізовано переваги й обмеження різних рішень, а також ключові чинники вибору матеріалів і методів теплоізоляції. Мета матеріалу - надати читачеві практичні рекомендації, що дозволяють підвищити енергоефективність житла та забезпечити комфортне проживання у будь-яку пору року.
Що таке фасадні системи утеплення
Фасадні системи утеплення застосовуються для зниження тепловтрат через зовнішні огороджувальні конструкції, стабілізації температурного режиму та оптимізації експлуатаційних навантажень на будівлю. Теплоізоляційний контур монтується по зовнішній поверхні стіни, формуючи додатковий шар опору теплопередачі. Такий підхід мінімізує містки холоду та зміщує точку роси з тіла несучої стіни у зону контрольованого конструктивного шару.

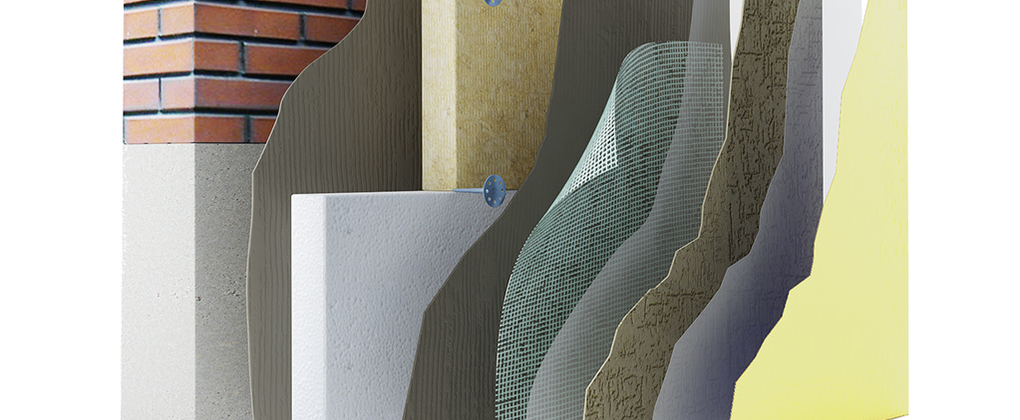

Конструкція та технологічний склад
Технологічно фасадні системи утеплення включають комплекс узгоджених компонентів: клейовий склад для фіксації теплоізоляційних плит, механічне кріплення, теплоізоляційний матеріал із заданою щільністю та групою горючості, базовий армувальний шар із лугостійкою сіткою та зовнішнє захисно-декоративне покриття. Системи можуть бути класифіковані за принципом конструктивної роботи. Мокрий спосіб базується на контактному приклеюванні та штукатурному покритті, формуючи тонкошаровий композит. Вентильовані схеми використовують повітряний зазор між облицюванням і утеплювачем, забезпечуючи дренаж і аеродинамічне відведення вологи.
Навантаження та розрахункові критерії
Навантаження на систему визначаються вітровим тиском, тепловим перекосом, циклічним зволоженням і усадковими деформаціями основи. Для кожної будівлі формується індивідуальна комбінація утеплювача та фінішного шару з урахуванням розрахункового термічного опору, кліматичної зони, типу основи (цегла, бетон, газобетон), режиму експлуатації та вимог пожежної безпеки. Концепція зовнішнього утеплення дозволяє працювати з масивом стіни як з інерційним тепловим акумулятором за зміщеної точки роси, що підвищує стабільність конструктивної вологості та знижує ризик деградації кладочного шва і бетону від чергування замерзання та відтавання.
Застосування фасадних систем утеплення
Зовнішні теплоізоляційні рішення застосовуються як інженерний інструмент коригування теплопередачі без втручання у внутрішні поверхні приміщень і без зменшення корисної площі. Такий підхід затребуваний на об’єктах різного призначення, де необхідно стабілізувати вологісно-температурний режим, відсікати холодні зони та зменшувати експлуатаційне теплове навантаження на огороджувальні конструкції.
У зоні міського фонду утеплення виконують по секціях або по цілих фасадах для усунення переміжних теплових полів по висоті та у вузлах примикань. У приватній забудові зовнішні системи працюють по всьому периметру, формуючи безперервний контур опору. У точкових локальних вузлах на кшталт балконних плит і парапетів застосовується укорочений контур з акцентом на мінімальну товщину та вітрову стійкість. У зоні цоколя та контакту з ґрунтом акцент зміщується на водостійкість і циклічну морозостійкість.
На підсобних і виробничо-складських об’єктах мета зміщується у бік скорочення експлуатаційного теплового балансу та підвищення стійкості до ударних і вітрових впливів. У межах реконструкції старих будівель системи впроваджуються як коригувальний шар для приведення огороджувальних конструкцій до вимог щодо термічного опору та для нівелювання деградованих ділянок без втручання в несуче ядро.
Утеплення квартир
Застосування зовнішнього теплоізоляційного шару вирішує завдання локального відсікання тепловтрат по торцевих і кутових зонах, знижує ризик утворення конденсату на внутрішніх відкосах і у внутрішніх кутах. У багатоповерховому фонді роботи виконуються за узгодженими контурами, щоб виключити різнорівневі температурні поля на фасаді та переривчастість контуру.
Додатково система розраховується на досягнення приведеного опору теплопередачі R не нижче 3,3–3,5 м²·°C/Вт для зовнішніх стін. Товщина теплоізоляційного шару залежно від матеріалу становить 80–150 мм при коефіцієнті теплопровідності 0,032–0,040 Вт/(м·К). Зниження тепловтрат через огороджувальні конструкції досягає 30–45 % порівняно з неутепленим станом. Температура внутрішньої поверхні стіни в зоні кутів підвищується в середньому на 4–7 °C, що стабілізує вологісний режим.
Утеплення приватних будинків
У малоповерховій забудові система забезпечує рівномірний опір теплопередачі по всьому периметру стін, виносячи точку роси з матеріалу кам’яної кладки або ніздрюватих блоків у контрольований зовнішній шар. Це знижує термічне навантаження на конструкцію та подовжує строк служби оздоблення.
Розрахункові значення опору теплопередачі стін для житлових будинків досягають 3,8–4,5 м²·°C/Вт залежно від кліматичної зони. Товщина утеплювача для газобетонних стін зазвичай становить 100–120 мм, для цегляних – 120–160 мм. Зміщення точки роси назовні знижує вологість кладки на 20–35 % протягом опалювального сезону. Річна економія теплової енергії за умови постійного проживання досягає 25–40 %.

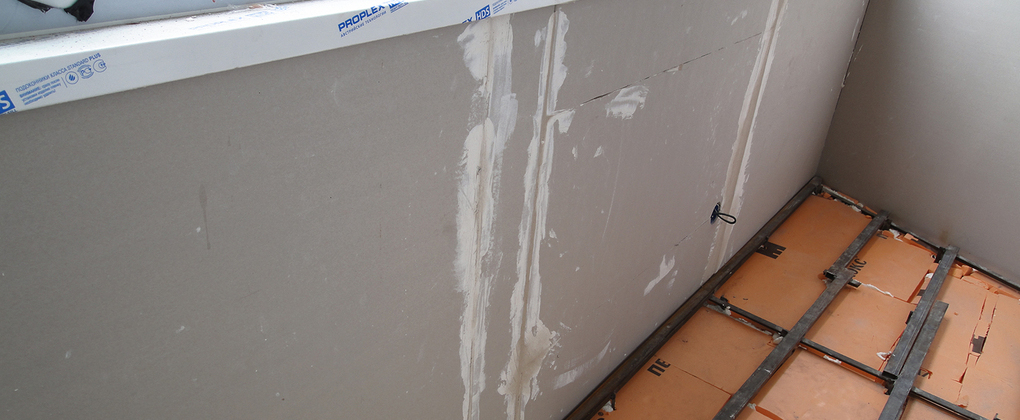

Утеплення балконів і лоджій
Локальне утеплення по контуру плити та парапетах дозволяє зменшити лінійне охолодження і випадання конденсату у вузьких холодних зонах. Робочі рішення враховують обмежену товщину та вітрову присоску на висоті.
Типова товщина теплоізоляції для балконів становить 30–50 мм за теплопровідності матеріалу 0,028–0,035 Вт/(м·К). Усунення містків холоду по плиті знижує лінійні тепловтрати на 60–80 %. Поверхнева температура внутрішніх відкосів підвищується в середньому на 3–5 °C. Конструкції додатково розраховуються на вітрове навантаження до 0,6–0,8 кПа залежно від поверховості будівлі.
Теплоізоляція цоколя та фундаменту
Ця зона має підвищене вологісне та сольове навантаження, контактує з ґрунтом і зоною бризок. Утеплювачі в цоколі та фундаментних частинах підбираються за водопоглинанням, міцністю на стиск і стійкістю до циклів заморожування.
Водопоглинання матеріалу не повинно перевищувати 1,5–2 % за об’ємом при тривалому контакті з вологою. Міцність на стиск застосовується не нижче 200–300 кПа для захисту від тиску ґрунту. Морозостійкість утеплювача розраховується щонайменше на 300 циклів заморожування та відтавання. Утеплення цоколя знижує тепловтрати через підземну частину будівлі на 10–15 %.
Ізоляція господарських споруд, гаражів і підсобних приміщень
Цілі полягають у мінімізації тепловтрат через неопалювані огороджувальні конструкції за періодичного або рідкісного опалення. Вибір матеріалів жорсткіше прив’язаний до ударної стійкості та простоти монтажу в бюджетних об’єктах. Товщина теплоізоляції в таких приміщеннях зазвичай обмежується 50–80 мм за розрахункової температури експлуатації від -10 до +10 °C. Застосовуються матеріали з щільністю 30–45 кг/м³ для стін і не нижче 150 кг/м³ у зонах механічних навантажень. Зниження тепловтрат досягає 20–30 % навіть за непостійного опалення. Монтаж часто виконується без складних підсистем, що скорочує строки робіт на 25–40 %.
Утеплення промислових і складських приміщень
Тут критичними є тепловий режим складованих матеріалів, економія на експлуатаційному обігріві та стабільність внутрішнього клімату для технологічних процесів. Система повинна витримувати значні площинні вітрові навантаження і не порушувати логістику фасаду.
Розрахунковий опір теплопередачі огороджувальних конструкцій становить 4,0–5,5 м²·°C/Вт залежно від призначення складу. Товщина теплоізоляційного шару сягає 120–200 мм при використанні мінераловатних або PIR-панелей. Економія енерговитрат на опалення досягає 35–50 % у річному балансі. Вітрові навантаження на фасадні системи можуть перевищувати 1,0 кПа, що вимагає посиленого кріплення.
Реконструкція та модернізація старих будівель
Утеплення застосовується як інструмент коригування теплотехнічних характеристик без втручання в несучий контур. Важливо узгодити систему із залишковою міцністю основи, різнотовщинністю кладки, наявністю швів і вторинних дефектів, а також з вимогами щодо збереження архітектурного вигляду.
Перед проєктуванням виконується обстеження з визначенням міцності основи на відрив не нижче 0,08–0,10 МПа. Товщина теплоізоляції підбирається з урахуванням обмежень по виносу фасаду і зазвичай становить 60–120 мм. Тепловтрати після утеплення скорочуються в середньому на 30–45 %. Додатково контролюється паропроникність системи, щоб уникнути накопичення вологи в історичній кладці.
Типи модифікацій систем утеплення
Модифікація систем утеплення визначається способом формування захисно-оздоблювального шару поверх теплоізоляції та способом відведення вологи. У практиці застосовуються контактні штукатурні рішення і каркасні облицювальні схеми з повітряним зазором. Така класифікація задає відмінності за вологісним режимом, вітровою роботою, монтажною технологією та ресурсом покриття.
Мокра фасадна система
Контур формується за контактною схемою: теплоізоляція приклеюється та притискається дюбелями до основи, далі формується базовий армувальний шар на клейовій матриці з сіткою та наноситься тонкошарове покриття. Вологісний режим регулюється за рахунок суцільної адгезійної плівки та паропроникного шару без організованого повітряного зазору. Система чутлива до вологості основи та до вікна температурно-вологісного допуску під час нанесення, але забезпечує малу товщину вузла та безперервну роботу по складній геометрії.
Мінімальна адгезія основи до клейового складу приймається не нижче 0,08–0,10 МПа. Кількість дюбелів у середньому становить 5–8 шт/м² залежно від поверховості та вітрового району. Товщина базового армувального шару перебуває в діапазоні 3–5 мм за щільності склосітки 145–160 г/м². Робочий температурний діапазон монтажу обмежується значеннями від +5 до +25 °C за відносної вологості повітря не вище 80 %.
Суха фасадна система
Утеплювач встановлюється по основі з механічною фіксацією та закривається облицюванням, винесеним на підсистему із зазором. Повітряний проміжок виконує функцію дренажу та аеродинамічного відведення вологи. Каркасна схема знижує чутливість до вологісних коливань у момент монтажу та розвантажує облицювання від прямого контакту з мокрим середовищем, однак збільшує сумарну товщину та висуває вимоги до жорсткості й анкерування підсистеми.
Ширина вентиляційного зазору приймається в межах 30–60 мм для стабільного повітрообміну. Сумарна товщина фасадного вузла з утеплювачем і облицюванням сягає 180–250 мм. Анкерні елементи підсистеми розраховуються на вітрові навантаження до 0,8–1,2 кПа залежно від висоти будівлі. Коефіцієнт теплопередачі конструкції знижується в середньому на 35–50 % порівняно з неутепленим фасадом.
Класифікації систем утеплення
Системи зовнішньої теплоізоляції поділяють за низкою технологічних ознак, зокрема за наявністю або відсутністю повітряного зазору, способом формування зовнішнього покриття та режимом відведення вологи. Така стратифікація дає змогу співвіднести конструктивну схему з кліматичним навантаженням, вологісним режимом огородження та допустимою товщиною фасадного вузла. На практиці ключовою ознакою поділу є вентилювання міжшарового простору.
Невентильований фасад
Теплоізоляція контактує з базовим штукатурним армувальним шаром або з монолітним композитним покриттям без організованого повітряного проміжку. Волога відводиться переважно шляхом пароперенесення в товщі системи та через зовнішній шар, налаштований на паропроникність. Такий режим висуває підвищені вимоги до підготовки основи, адгезії та контролю вологості в момент монтажу, оскільки вологонакопичення не має аеродинамічного скидання.
Вентильований фасад
Утеплювач відокремлений від облицювання суцільним повітряним зазором, що забезпечує дренаж і конвективне відведення вологи з тильної сторони облицювального шару. Повітряні потоки розвантажують тепловологісний режим вузла та знижують ризик накопичення вологи в утеплювачі й суміжних шарах. Каркасна підсистема перерозподіляє вітрове навантаження і допускає монтаж облицювання за широкої сезонної варіативності, водночас збільшуючи товщину фасадного пакета та вимоги до анкерної схеми.
Різновиди утеплювального матеріалу
Теплоізоляційний шар підбирається за сукупністю ознак: теплопровідність, водопоглинання, паропроникність, міцність на стиск і пожежна реакція. У застосуваннях зовнішнього утеплення важливий не лише питомий коефіцієнт теплопередачі, а й те, як матеріал працює у зв’язці з клейовою матрицею, армувальним шаром і облицюванням за циклічної дії вологи та вітру.
Спінений полістирол (пінополістирол)
Класичний спінений полімер із закритою комірчастою структурою придатний для контактних систем. Матеріал має низьке водопоглинання та стабільну геометрію, однак характеризується обмеженнями за пожежною реакцією і потребує екранування від УФ та відкритого вогню мінералізованими покриттями.
Коефіцієнт теплопровідності матеріалу становить 0,036–0,040 Вт/(м·К) залежно від щільності. Щільність плит зазвичай перебуває в діапазоні 12–25 кг/м³ за товщини 50–150 мм. Водопоглинання за об’ємом не перевищує 2–4 % за тривалого зволоження. Клас горючості у фасадних системах відповідає значенням Г3–Г4, що вимагає обов’язкового влаштування захисного армувального шару.
Спінений полімерний матеріал
Категорія об’єднує низку спінених пластмас із контрольованою щільністю та комірчастою структурою, оптимізованою під конкретне навантаження. Такі матеріали застосовують там, де критичною є мала маса та низька капілярна активність за допустимої теплопровідності.
Щільність матеріалів варіюється від 20 до 60 кг/м³ залежно від призначення. Коефіцієнт теплопровідності перебуває в діапазоні 0,030–0,045 Вт/(м·К). Капілярне водопоглинання обмежується значенням менше ніж 1,0 кг/м²·год⁰·⁵. Маса утеплювального шару зменшує навантаження на огороджувальні конструкції на 20–40 % порівняно з мінераловатними рішеннями аналогічної товщини.
Екструдований пінополістирол
Плити з XPS застосовують у зонах із підвищеним вологісним і механічним навантаженням, зокрема в цоколі та при контакті з ґрунтом. Екструдована структура забезпечує мінімальне водопоглинання та високу міцність на стиск, що знижує ризик деградації під плитою або штукатурним шаром.
Коефіцієнт теплопровідності XPS становить 0,028–0,034 Вт/(м·К). Водопоглинання за об’ємом не перевищує 0,2–0,5 % навіть за тривалого занурення. Міцність на стиск за 10 % деформації досягає 200–500 кПа залежно від марки. Розрахунковий строк експлуатації матеріалу в підземних конструкціях перевищує 40–50 років за умови дотримання технології монтажу.

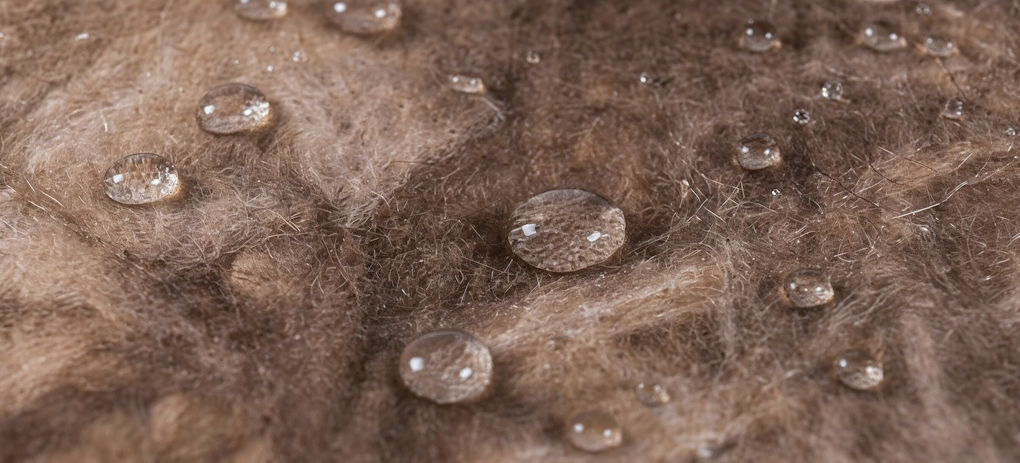

Мінеральна базальтова вата
Волокнистий неорганічний мінераловатний утеплювач (мінвата) з високою паропроникністю та негорючістю. Матеріал застосовують у фасадних системах, де критичними є вимоги пожежної безпеки та режим виведення вологи через товщу конструкції без блокування дифузії.
Коефіцієнт теплопровідності базальтової вати становить 0,034–0,041 Вт/(м·К) залежно від щільності. Паропроникність досягає 0,3–0,6 мг/(м·ч·Па), що забезпечує стабільний дифузійний режим. Щільність фасадних плит варіюється від 90 до 160 кг/м³ за товщини 50–200 мм. Клас пожежної реакції відповідає НГ, що дозволяє застосовувати матеріал у будівлях підвищеної поверховості.
Пінополіуретан
Напилюваний або плитний матеріал з низькою теплопровідністю та доброю адгезією до основи. Закритокомірчасті модифікації затребувані там, де потрібне суцільне безшовне заповнення геометрично складних вузлів із контролем вологообміну за рахунок наступних шарів.
Коефіцієнт теплопровідності пінополіуретану перебуває в діапазоні 0,022–0,028 Вт/(м·К). Щільність напилюваних систем становить 30–60 кг/м³ залежно від призначення. Адгезія до мінеральних основ перевищує 0,15–0,20 МПа без застосування додаткових кріплень. Товщина робочого шару зазвичай формується в межах 30–80 мм за один цикл нанесення.
Важкі штукатурні системи
Категорія утеплення під мінералізованими покриттями підвищеної товщини та маси, що працюють як захисний пояс від ударів і УФ. Важкі склади забезпечують високу ударну стійкість і ресурс за щільних полімер-мінеральних матриць, потребуючи посиленої дюбелізації.
Товщина захисно-армувального шару сягає 8–12 мм залежно від розрахункових навантажень. Маса системи може становити 25–35 кг/м² без урахування облицювального шару. Кількість дюбелів збільшується до 8–10 шт/м² у зонах вітрового тиску. Ударна стійкість фасаду підвищується до 15–20 Дж без руйнування покриття.
Легкі штукатурні системи
Системи під тонкошаровими покриттями з меншою масою та зниженим навантаженням на основу. Використовуються там, де відсутні інтенсивні ударні впливи, але важливі паропроникність і мінімізація товщини під час роботи по складних площинах.
Товщина армувального шару становить 3–5 мм при використанні склосітки щільністю 145–160 г/м². Сумарна маса системи не перевищує 12–18 кг/м². Паропроникність покриття зберігається на рівні не нижче 0,1 мг/(м·ч·Па). Зниження навантаження на основу порівняно з важкими системами досягає 40–50 %.
Готові багатошарові панелі (термоблоки)
Індустріальні панелі, що поєднують теплоізоляцію та зовнішнє покриття в одній заводській збірці. Застосовуються для прискорення монтажу та стабілізації якості за рахунок виключення мокрих процесів на майданчику, вводяться у периметри з високими вимогами до швидкості закриття контуру.
Товщина панелей варіюється в межах 80–200 мм залежно від потрібного опору теплопередачі. Заводська точність геометрії утримується в допуску ±2 мм по площині. Швидкість монтажу зростає у 2–3 рази порівняно з класичними фасадними системами. Коефіцієнт теплопередачі огороджувальної конструкції знижується до значень 0,18–0,25 Вт/(м²·К).

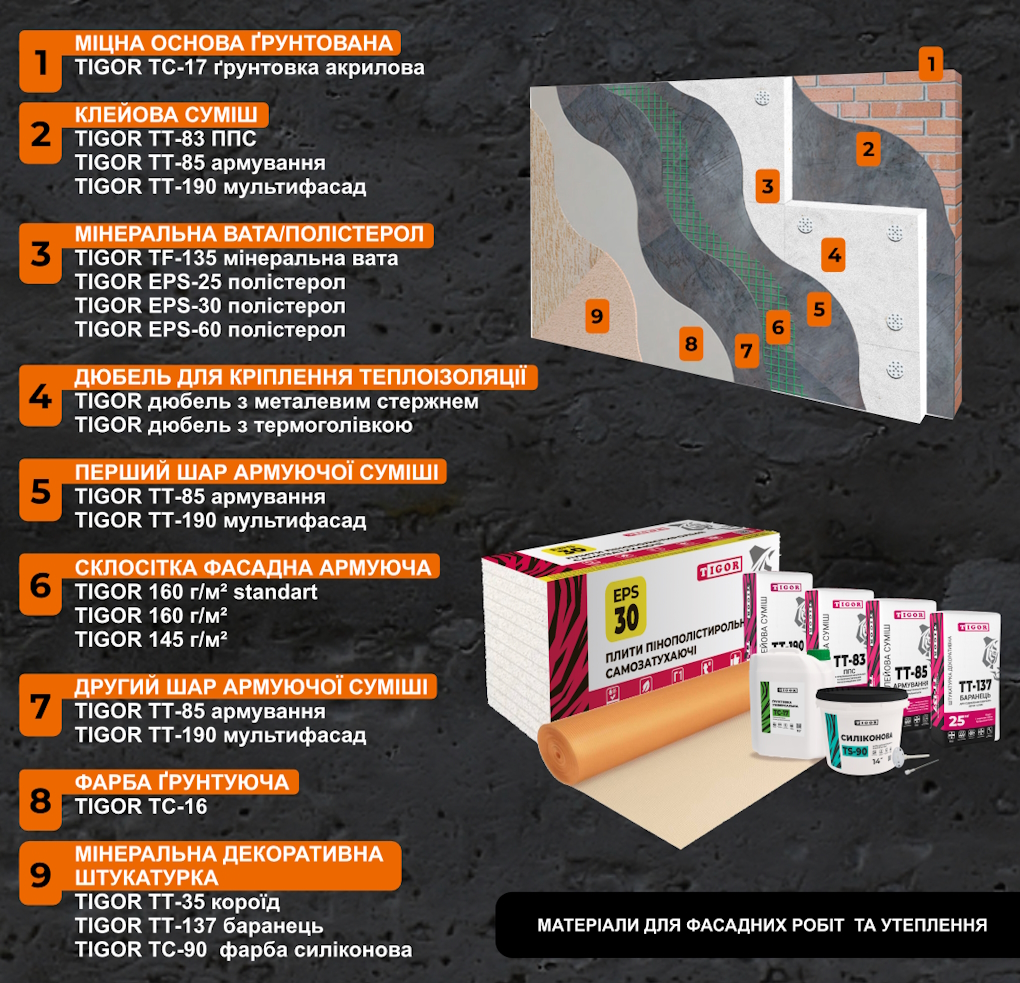

Фасадні системи утеплення TIGOR
Система представлена як послідовність сумісних шарів, де кожен матеріал виконує свою функцію та узгоджений за адгезією, паропроникністю і міцністю.
Основа та підготовка
Роботи стартують з вирівнювання та знепилювання стін. Акрилова ґрунтовка TIGOR TC-17 стабілізує водопоглинання, зв’язує дрібні частинки, підвищує зчеплення клейових складів зі старими та новими мінеральними основами. На щільних бетонних основах забезпечує рівномірний набір міцності клею та знижує ризик нерівномірної усадки.
Клейові та армувальні склади
Для фіксації теплоізоляції застосовуються спеціалізовані суміші. TIGOR TT-83 ППС оптимізований під пінополістирол, формує еластичну клейову постіль з достатньою тріщиностійкістю. TIGOR TT-85 використовується як суміш для армування і, за потреби, для приклеювання в комбінованих вузлах; витримує цикли заморожування і працює в парі з лугостійкою сіткою. TIGOR TT-190 «мультифасад» універсальний: допускає приклеювання та улаштування базового шару, зручний на об’єктах зі змішаним утеплювачем і складною геометрією.
Теплоізоляційний шар
Система допускає два типи ізоляції. Мінеральна вата TIGOR TF-135 - негорючий волокнистий матеріал з високою паропроникністю, придатний для схем із підвищеними вимогами пожежної безпеки та контрольованим виведенням вологи. Пінополістирол TIGOR EPS у градаціях 25, 30 і 60 - закритопористі плити з низьким водопоглинанням; марка обирається за потрібною міцністю на стиск і експлуатаційним навантаженням. Для типової СУП використовуються плити EPS 30, зокрема товщиною 50 і 100 мм.
Пінополістирол у системах утеплення СУП
У контактних фасадних системах утеплення застосовуються схеми, позначені як СУП-50 і СУП-100. Обидві базуються на пінополістирольних плитах марки EPS 30 від TIGOR (аналог М25) із середньою щільністю близько 10 кг/м³, відрізняючись лише розрахунковою товщиною шару.
СУП-50 - це фасадна система на основі плити 50 мм, що вводиться там, де потрібно скоротити тепловий градієнт по стіні без значного збільшення виносу фасадного вузла. Такий шар застосовують для локальних коригувань, на балконних ділянках, на зонах з обмеженою товщиною та як добірний шар у багатошарових пакетах.
СУП-100 - система на основі плити 100 мм, що використовується як основний теплоізоляційний контур в одношаровому рішенні. Такий шар виводить огороджувальну конструкцію до нормативного опору теплопередачі, забезпечує виражене зміщення точки роси у зовнішню зону та знижує термічне навантаження на мінеральну основу.
В обох схемах EPS 30 працює під тонкошаровим штукатурним композитом. Закритопориста структура пінополістиролу забезпечує низьке водопоглинання та стабільну геометрію за циклічного клімату, а мінералізований зовнішній пояс нівелює обмеження щодо пожежної реакції та УФ-впливу.
Механічне кріплення
Ізоляція додатково фіксується фасадними дюбелями TIGOR. У лінійці передбачені варіанти з металевим стрижнем для зон із підвищеним вітровим навантаженням і з термоголовкою для зменшення точкових містків холоду. Підбір довжини виконується за фактичною товщиною пакета та типом основи.
Базовий армувальний шар
Перший шар формується з TIGOR TT-85 або TIGOR TT-190 з утопленням лугостійкої склосітки. Застосовуються сітки TIGOR щільністю 160 g/m² і 145 g/m² - вибір залежить від розрахункового ударного та вітрового навантаження, а також від рівня експлуатаційних ризиків по фасаду. Другий шар тієї ж суміші закриває сітку і формує рівну поверхню під декоративне покриття. Двошарова схема підвищує тріщиностійкість, розподіляє локальні зусилля від вітрового підсосу та температурних деформацій.
Підготовка під оздоблення
Перед декоративним шаром наноситься ґрунт-фарба TIGOR TC-16. Матеріал знижує та вирівнює водопоглинання основи, покращує укривистість наступного покриття і стабілізує колір.
Декоративно-захисні покриття
Мінеральні штукатурки TIGOR TT-35 «короїд» і TIGOR TT-137 «баранчик» формують структурні покриття з високою паропроникністю та стійкістю до УФ. Фінішна силіконова фарба TIGOR TC-90 підвищує гідрофобність, полегшує самоочищення та зберігає стабільний колір за атмосферного старіння. Вибір текстури й фінального покриття визначається архітектурним завданням, класом експлуатації та потрібним рівнем обслуговування фасаду.

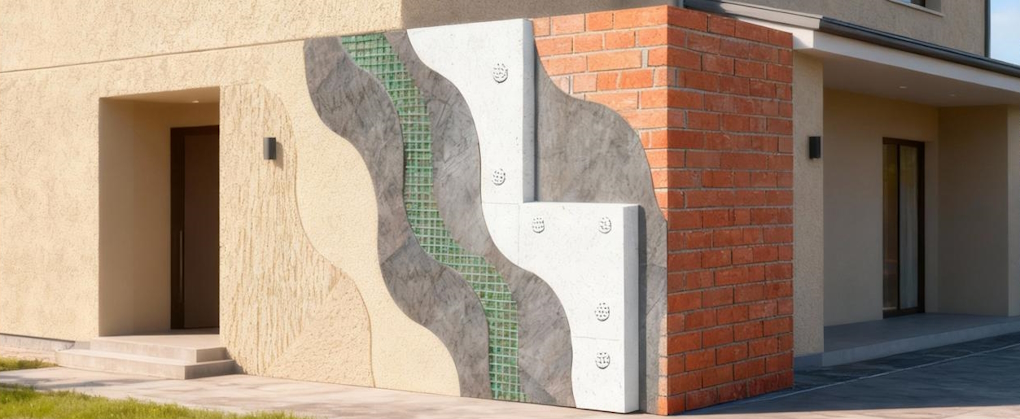

Підсумкова конфігурація
Комбінація TC-17 → TT-83/TT-190 (приклеювання) → дюбелі TIGOR → базовий шар TT-85/TT-190 із сіткою TIGOR → вирівнювальний шар → TC-16 → декоративна штукатурка TT-35/TT-137 і за потреби TC-90 утворює безперервний зовнішній контур. Шари узгоджені між собою, що спрощує підбір рішень під пінополістирол EPS і мінеральну вату в межах однієї системи.
